單段錘式破碎機結構有哪些部分組成

詳細解答

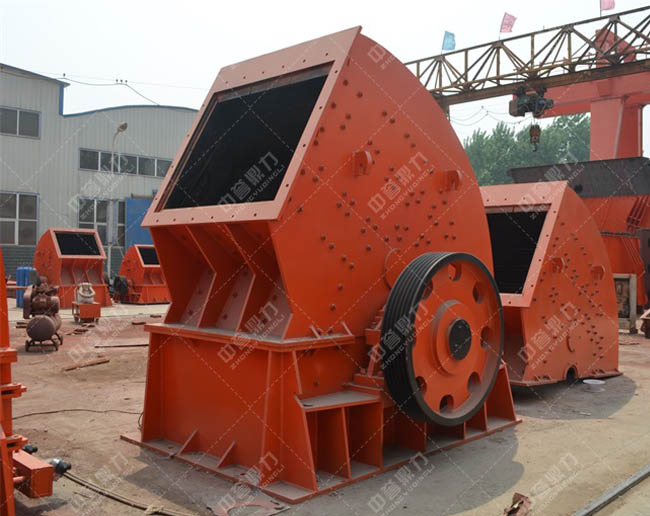

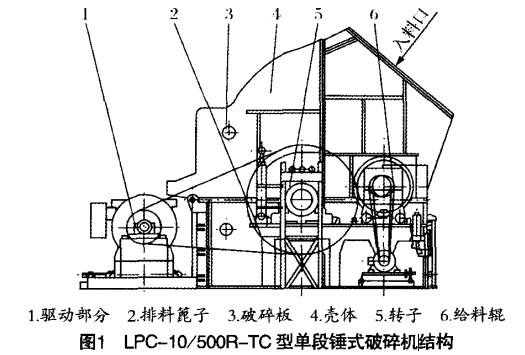

單段錘式破碎機屬于反擊錘破的一種，可以用來處理抗壓強度小于200兆帕的中硬度脆性物料，并且可以一破成型，能夠?qū)?米6的大塊物料一次性破碎到25mm左右，解決了大塊物料難以破碎的歷史局限性。單段錘式破碎機結構主要由前架體、后架體、下架體、轉子部件、轉動裝置、液壓站等六大部分組成。靠高速運轉的錘頭對物料進行打擊破碎。

殼體由上殼體、上殼體(包括上端板、前側板、中側板、頂殼板)、下殼體和半圓側壁組成，部采用鋼板焊接。與礦石接觸的內表面均裝有襯板。上殼體(工)與下殼體(11)鉸接，當更換襯板、錘頭或其他易損件時，只需拆卸上、下殼體的結合螺栓，利用液壓油缸將上殼體(工)繞鉸軸旋轉而開啟，以達到更換的目的。

破碎板位于轉子的正前方，水平線以上部分由破碎板體上裝若干齒板所組成，齒板與轉子外緣形成夾角，增加了對礦石的沖擊剪切作用，它的上端鉸接在殼體上部，下端用兩個調整裝置調節破碎板與轉子工作圓之間的間隙，以進入排料帶的物料粒度，通常此間隙為25一35mm。齒板磨損之后要及時調整，齒板由合金制成。

單段錘式破碎機在生產過程中，各組成部分存在著緊密的關系，在外界作用力的推動下，使設備的電動機開始運轉起來，然后電動機通過皮帶作用，對轉子進行動力傳遞，讓轉子帶動錘頭一同運轉起來，在運轉過程中，物料通過喂料口均勻進入設備腔內，然后在高速旋轉的轉子帶動下，錘頭也高速旋轉，然后在旋轉的過程中對進入腔體內的石頭進行破碎處理，在沖擊過程中，大多數的物料都會破碎成功，個別的可以通過旋轉轉子的帶動作用進行生。在二次生產過程中，錘頭會對未合格的物料進行大殺傷力破碎，重復破碎，進過多次循環破碎，物料基本加工完成，然后在出料口的設備推動下，將物料運送出來，進行以下工作的生產。
