單段錘式破碎機配件介紹

詳細解答

  單段錘式破碎機可以直接將粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。適用于在水泥、化工、電力、冶金等工業部門破碎中等硬度的物料，如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業，具有強大的破碎能力。以下是單段錘式破碎機各配件的加工工藝和作用。

  機殼：反擊式破碎機機殼一般采用鋼板焊接而成，其材質性強，能大大提高機殼的使用壽命。而內襯板采用的高錳鋼材質對機殼其保護作用。沿軸線分為上、下兩部分，又稱上機殼和下機殼，上下兩機殼之間用高強度螺栓連接。上部機殼平時是固定不動的，只有在更換和大修轉子時才拆卸。

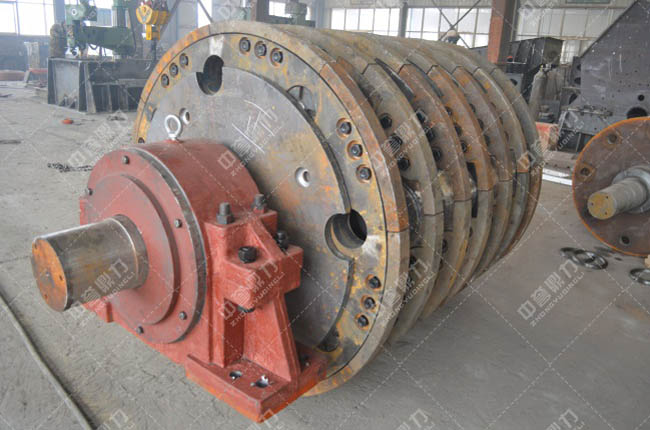

  轉子：石頭錘式破碎機轉子由主軸、圓盤、錘架、銷軸、錘頭等組成，轉子支承在兩個調心滾動軸承上，圓盤上開有6個均勻分布的銷孔，通過銷軸將錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動，銷軸兩端用鎖緊螺母固定。

  錘架：在轉子上起著連接主軸和錘頭的作用。錘架是裝在主軸上的，有9個圓盤錘架，它是通過平鍵與軸剛性地聯在一起。圓盤錘架間裝有隔套，為了防止圓盤錘架的軸向傳動，兩端用圓螺母固定，圓盤錘架裝有三根銷軸，銷軸兩端用圓螺母擰緊。每根銷軸上裝有8個錘頭，所以錘頭的總數為64個。圓盤錘架合理設計是實現錘式破碎機錘頭改進的方法。

  錘頭：單段錘式破碎機錘頭的質量、形狀、和材質對設備生產能力有很大的影響，因此在選擇錘頭時，應根據進料尺寸的不同適當選擇。錘頭是易損件，經常需要更換，為減少更換所需時間和勞動強度，生產中一般采用組合式錘頭。

  襯板：采用鋼板焊成，反擊面上裝有的襯板、但也用反擊輥或篦條組成。帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。
