重型錘式破碎機原理與結構圖介紹

詳細解答

重型錘式破碎機是當前礦山、建材、水泥、道路、水利工程等眾多行業廣泛應用的一種粗碎設備，它可以將粒度過1米的礦石原料一次破碎至35mm以下。但是，受自身工作原理與結構的影響，它只適合破碎中低等硬度的礦石。下面就帶大家來了解下重型錘式破碎機原理和結構圖。

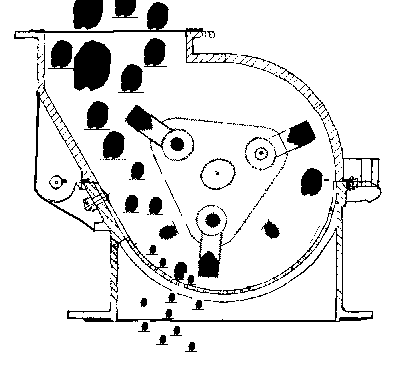

重型錘式破碎機原理

重型錘式破碎機與普通錘式破碎機的原理實質相同，主要是靠沖擊作用破碎物料，因此與靠擠壓破碎的鄂破和圓錐破相比，它的出料粒型。具體工作原理如下：

1、設備啟動后，電機帶動轉子高速旋轉，此時礦石原料經振動給料機均勻的進入破碎機腔。

2、在重錘破機腔內，礦石受到旋轉錘頭的沖擊、剪切、撕裂、物料間的互相撞擊以及襯板的反擊而破碎。

3、滿足粒度要求的物料在自身重力作用下從篦條縫隙或者錘頭與反擊板的間隙（有些重型錘式破碎機沒有設計篦條）排除。

4、稍大顆粒的物料繼續受到錘頭的打擊和研磨，直到破碎至所需出料粒度后排出機外。

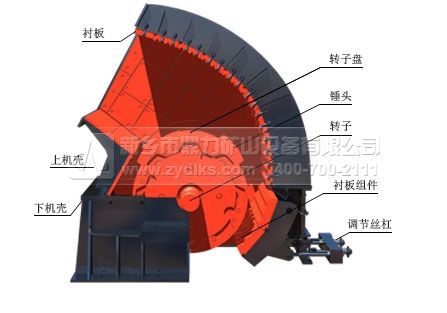

重型錘式破碎機結構圖

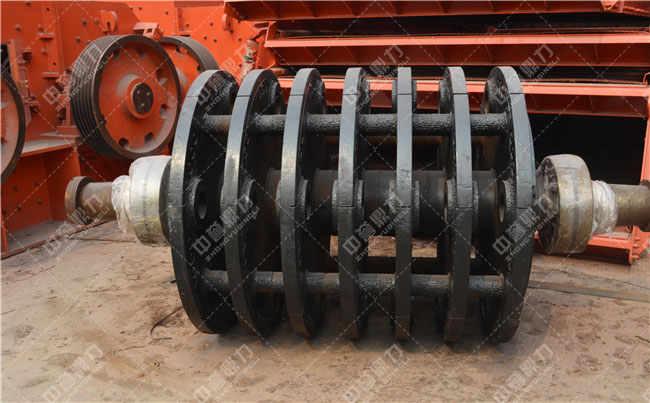

重型錘式破碎機的結構主要由上機殼、下機殼、轉子、襯板和打擊板等組成。其中，轉子的主要構成有錘軸、主軸和錘頭。那么這些部件都是什么材質呢，以中譽鼎力重錘破為例。

1、錘軸采用粗車，調質滲碳，然后再精車的制作工藝，以提高錘軸的強度，韌性和度；

2、主軸采用42CrMo材質進行粗車、調質、精車，龍門鏜銑床上銑出配合面，是傳統主軸壽命的數倍；

3、錘頭采用強度高的熱復合雙金屬高鉻合金材質， 與傳統錘破相比，重型錘式破碎機的錘頭的質量更重。

對于潛在消費者來講，了解重型錘式破碎機的原理和結構圖有助于判斷待加工的物料是否適用該種設備，以便后期發揮破碎機的潛能。對于正在使用設備的用戶來講，了解重錘破的原理和結構有利于設備的正確操作、維修和保養。
