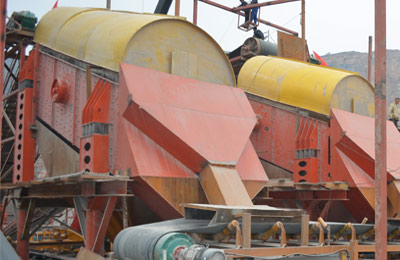

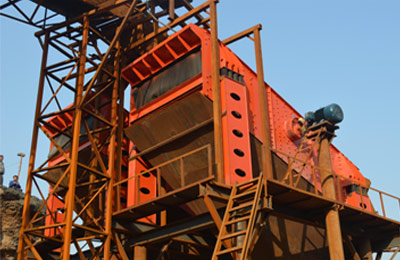

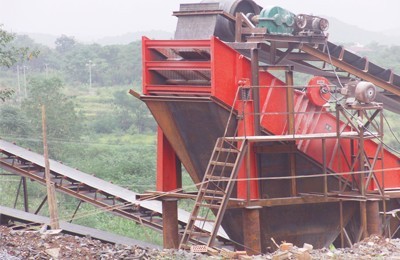

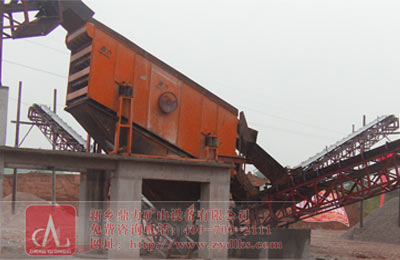

振動篩

立即咨詢收藏

介紹指數：

破碎機配件中心

>> 點擊切換圖片

立即咨詢

應用領域：廣泛應用于采礦、砂石、化工、食品、冶金、礦山、建材、糧食、磨料、化肥、煤炭行業中的顆粒狀、粉狀物料的篩分。

立即咨詢

結構原理：振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。
　　振動篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
　　振動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。振動篩工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著方向作往復運動。
　　機體運動方向垂直于支桿，由于機體的擺動運動，使篩面上的物料以速度向排料端移動，物料同時得到篩分。搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差�，F在選礦廠很少用它，而被結構更合理的振動篩取代。

立即咨詢

技術參數

輕型振動篩

型號	篩面層數	篩網面積	振動頻率	雙振幅	篩孔尺寸	電機功率	處理能力
型號		（m²）	（r/min）	（mm）	（mm）	（kw）	（t/h）
YK1860	1	10.8	960	5～8	3-150	7.5	120～230
YK2060	1	12	960	5～8	3-150	11	150～260
2YK1560	2	8	960	5～8	3-150	7.5	70～180
2YK1860	2	10.8	960	5～8	3-150	11	120～230
2YK2060	2	12	960	5～8	3-150	11	150～260
2YK2460	2	14.4	960	5～8	3-150	15	240～300
3YK1560	3	8	960	5～8	3-150	15	70～180
3YK1860	3	10.8	960	5～8	3-150	15	120～230
3YK2060	3	12	960	5～8	3-150	15	180～280
3YK2460	3	14.4	960	5～8	3-150	15	240～300
4YK1560	4	10.8	960	5～8	3-150	18.5	120～230
4YK1860	4	12	960	5～8	3-150	18.5	150～260
4YK2060	4	13.2	960	5～8	3-150	18.5	200～260
4YK2460	4	14.4	960	5～8	3-150	18.5	240～300
5YK1860	5	10.8	960	5～8	3-150	15	120～230
5YK 2060	5	12	960	5～8	3-150	22	150～260

重型振動篩

型號	篩面層數	篩網面積	振動頻率	雙振幅	篩孔尺寸	電機功率	處理能力
型號		（m²）	（r/min）	（mm）	（mm）	（kw）	（t/h）
YK1860	1	10.8	960	5～8	3-150	7.5	32-350
YK2060	1	12	960	5～8	3-150	11	66-720
2YK1560	2	8	960	5～8	3-150	7.5	30-275
2YK1860	2	10.8	960	5～8	3-150	11	65-586
2YK2060	2	12	960	5～8	3-150	11	81-720
2YK2460	2	14.4	960	5～8	3-150	15	100-810
3YK1560	3	8	960	5～8	3-150	15	65-586
3YK1860	3	10.8	960	5～8	3-150	15	65-586
3YK2060	3	12	960	5～8	3-150	15	81-720
3YK2460	3	14.4	960	5～8	3-150	15	100-810
4YK1560	4	10.8	960	5～8	3-150	18.5	65-586
4YK1860	4	12	960	5～8	3-150	18.5	65-586
4YK2060	4	13.2	960	5～8	3-150	18.5	81-720
4YK2460	4	14.4	960	5～8	3-150	18.5	100-810
5YK1860	5	10.8	960	5～8	3-150	15	65-586
5YK 2060	5	12	960	5～8	3-150	22	81-720

注：參數變更恕不另行通知，實際數據以實物為準。

立即咨詢

　　1.采用塊偏心作為激振力，激振力強。
　　2.篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；振動篩
　　3.采用輪胎聯軸器，柔性連接，運轉平穩；
　　4.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、壽命長、電耗低、噪音小
　　根據篩分機械的結構及工作原理大致有以下幾類：
　　1．固定篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
　　2．滾軸篩工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。
　　3．圓筒篩工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。圓筒篩的轉速很低、工作平穩、動力平衡好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。4．平面運動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。
