顎式破碎機出料粒度的調節方法有哪些

詳細解答

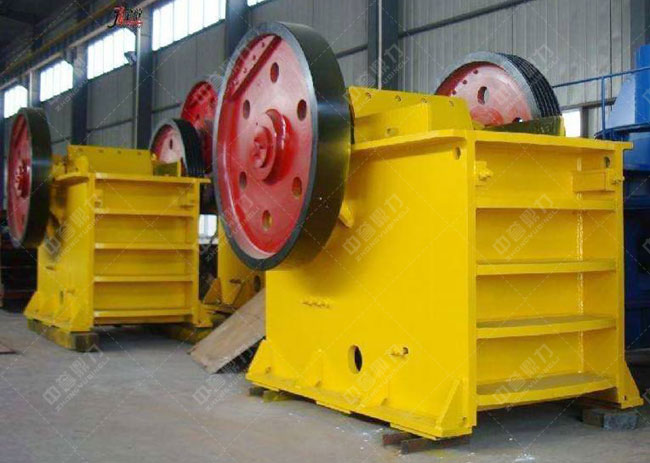

顎式破碎機由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業，常用來破碎玄武巖、鵝卵石、河卵石等硬度偏高的礦石，在礦山、建材、道路、水利工程建設應用普遍。隨著設備的作業，出料口會逐步增大，導致產品粒度不斷變粗。那么顎式破碎機出料粒度的調節方法有哪些呢？本文就來詳細介紹下。

方法一：墊片調節

在顎式破碎機后推力板支座和機架后壁之間，放入一組厚度相等的墊片。利用增加或減少墊片層的數量，使出料口減小或增大。這種辦法能夠多級調節出料粒度，機器結構比較緊湊，能夠減輕設備重量，但調節時要切斷電源。

方法二：楔塊調節

靠顎式破碎機后推力板支座與機架后壁之間的兩個楔塊的相對移動來完成出料口的調節。滾動螺栓上的螺帽，使調節楔塊沿著機架的后壁作上升或下降移動，帶動前楔塊向前或向后移動，從而推進推力板或動鄂，以調節出料粒度。此法調節方便，節省時間，但增加了機器的尺度和重量。

方法三：液壓調節

采用液壓推進缸來調節出料粒度是另一種方法，這種顎式破碎機的連桿上裝有一個液壓油缸和活塞，油缸與連桿上部聯接，活塞與推力板支座聯接。正常作業時，油缸內充溢壓力油，活塞和油缸相當于一個體連桿。當破碎腔進入非破碎物體時，連桿受力敏捷增大，油缸內油壓突然增高，推開液流閥，壓力油被擠出，活塞與油缸松開。此刻，連桿油缸雖然仍隨偏心軸的滾動而上下運動，但連桿活塞不動，故推力板和動鄂亦不擺動，起到保險設備的作用。
