深入淺出，機制砂在商品混凝土中的應(yīng)用及

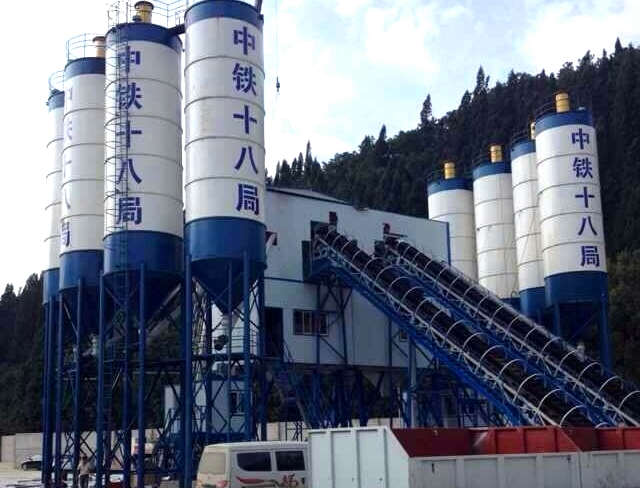

商品混凝土是由水泥、水、砂石骨料及其他需要的外加劑、礦物摻合劑等組成成分按照規(guī)定比例，在攪拌站經(jīng)過計量和拌制后出售的(混凝土)拌合物。其中砂石骨料是決定商品混凝土應(yīng)用場合和質(zhì)量穩(wěn)定性的重要因素。

機制砂具有生產(chǎn)工藝可調(diào)控的特點，因此在混凝土中的應(yīng)用日趨廣泛，但要機制砂在混凝土中的應(yīng)用符合家和行業(yè)要求，就需要對機制砂的配制參數(shù)進行科學選擇和控制。這樣才能實現(xiàn)機制砂在商品混凝土中的應(yīng)用價值，具體從以下三個方面入手：

一、石粉含量

機制砂經(jīng)處理前含有量(10%～15%)的石粉，在機制砂生產(chǎn)過程中，不應(yīng)一味地將石粉完沖洗掉。一方面，石粉被沖洗后，如果處理不當有可能對環(huán)境造成污染；另一方面，適量的石粉含量(根據(jù)混凝土的參數(shù)進行實驗，得到佳配比數(shù)據(jù))可以提高混凝土的和易性，進而提高混凝土的綜合性能。

二、細度模數(shù)和級配

盡管機制砂相對砂有諸多優(yōu)勢，但因其多棱角，相同細度模數(shù)的機制砂顆粒級配劣于砂，因此在將機制砂應(yīng)用于商品混凝土生產(chǎn)時，須其細度模數(shù)以其級配。要滿足這些要求，就需要在配制混凝土時選用由機組生產(chǎn)的質(zhì)地均勻、堅硬、級配合理的中、粗砂(機制砂)，細度模數(shù)須級配連續(xù)且好在2.6～3.1之間；機制砂級別宜為Ⅱ級及以上，壓碎指標應(yīng)不大于25%。

三、含砂率

因為機制砂有別于砂，因此機制砂混凝土的含砂率不能按照砂混凝土含砂率的取值方法直接獲得，而應(yīng)該根據(jù)機制砂自身的細度模數(shù)、石粉含量、級配等參數(shù)，結(jié)合水膠比和碎石大粒徑來終。通常，機制砂的細度模數(shù)越低、級配越高、石粉量越高，合理含砂率就越小。而在混凝土的工作性、強度性能和耐久性能等滿足要求的前提下，應(yīng)盡量選取較小的含砂率，以混凝土配比的經(jīng)濟性。

結(jié)論

機制砂在商品混凝土中的應(yīng)用，是建筑土木工程域的一大發(fā)展，但只有合理控制機制砂的石粉含量、細度模數(shù)級配和含砂率，才能保障混凝土配制攪拌的效率、力學性能、塑性(收縮變形性能)、抗氯離子滲透等性能才能得到保障，從而滿足建筑物對安方面的要求。
